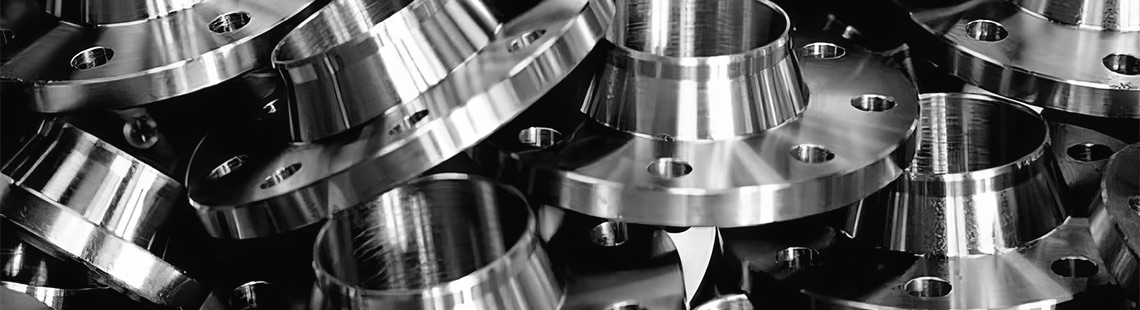

Виготовлення нержавіючих фланців і заглушок

Компанія ТОВ ТПП "Веста" виробляє нержавіючі фланці за світовими стандартами і вимогами. Фланці виготовлені з нержавіючої сталі марок 10Х17Н13М2Т (AISI 316) і 12Х18Н10Т (AISI 321) або ж будь-яких інших марок на індивідуальну вимогу замовника. Через сайт Ви можете купити плоскі, комірні фланці, трубопровідну арматуру всіх видів. Продаж нержавіючих фланців ми здійснюємо по Києву і Україні і за її межі по самим прийнятними цінами.

Купити фланці нержавіючі - комірні і плоскі

Фланець є плоским кільцем або диском з симетричними отворами, призначеними для елементів кріплення (болтів і шпильок). Вони служать для з'єднання валів та інших фланцевих елементів, а також для герметичного з'єднання трубопровідної арматури і труб. Найбільш часто виготовлення фланців проводиться за ДСТУ, проте є можливість випускати продукцію на основі таких західних стандартів, як ОСТ (галузеві стандарти), DIN (Німецький інститут стандартизації), ASME (Американське товариство інженерів-механіків) і ASME (Американський національний інститут стандартів). Також можна виготовляти нестандартні фланці за індивідуальними кресленнями замовника.

Фланці бувають таких типів:

  • комірні;
  • плоскі;
  • різьбові.

Нержавіючий комірний фланець приварюють до труби встик, тобто його внутрішній діаметр повинен дорівнювати діаметру труби. Використовуються комірні фланці на трубопроводах з тиском понад 16 МПа.

Нержавіючий плоский фланець приварюють до зовнішньої поверхні труби. Тобто внутрішній діаметр у плоского фланця трохи більше, ніж зовнішній діаметр труби.

Різьбові фланці дуже рідко використовуються в трубопровідної арматури.

Також фланці розрізняються за способом кріплення:

для корпусних деталей
для валів
для фитинга
для труб

Фланці з великим діаметром виробляються таким способом, як електрошлакове кокільне лиття. Потім поверхні свердлити і обробляються на токарних верстатах. Вони не виступають скріпними частинами, а являють собою опору скріплюють заклепок або болтів.

Щоб забезпечити високу герметичність, фланці з'єднуються за допомогою різних способів: за допомогою паза, шипа, з'єднувального виступу або западини.

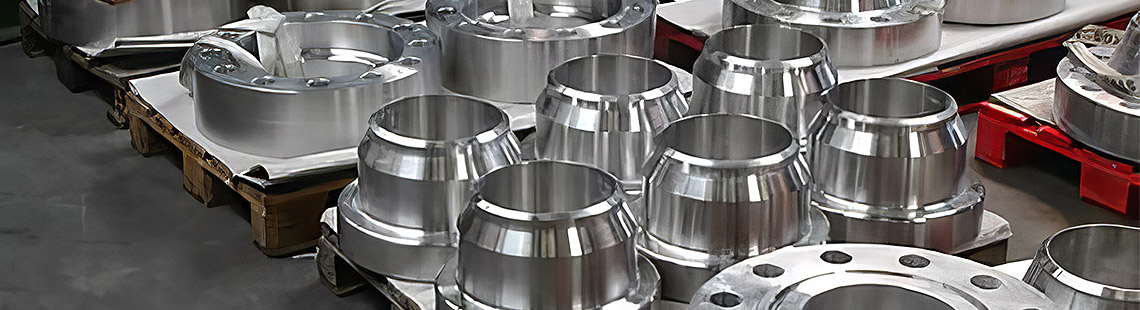

Використання нержавіючих фланців

За допомогою сучасних трубопроводів транспортуються різні види горючих сумішей, рідин та інших видів текучих речовин. Найбільш критичними місцями трубопроводу є місця, де труби з'єднуються між собою, а також місця, де приєднуються трубопровід і обладнання. Саме на цих ділянках встановлюються фланці. Потрібно звернути особливу увагу на дані з'єднувальні деталі, оскільки від надійності стиків залежить безперебійність роботи всієї трубопровідної системи.

Сьогодні фланці з нержавіючої сталі відрізняються за кількома основними параметрами. Найважливішими з них є конструктивні і технологічні особливості. За технологічними параметрами фланці бувають круглими і квадратними. Їх використання обумовлюють типи застосовується запірної арматури і труб. Конструктивні параметри залежать від стандартів, які регулюють виробництво і контроль якості фланців в Україні.

Типи стандартів, які застосовуються в даний час:

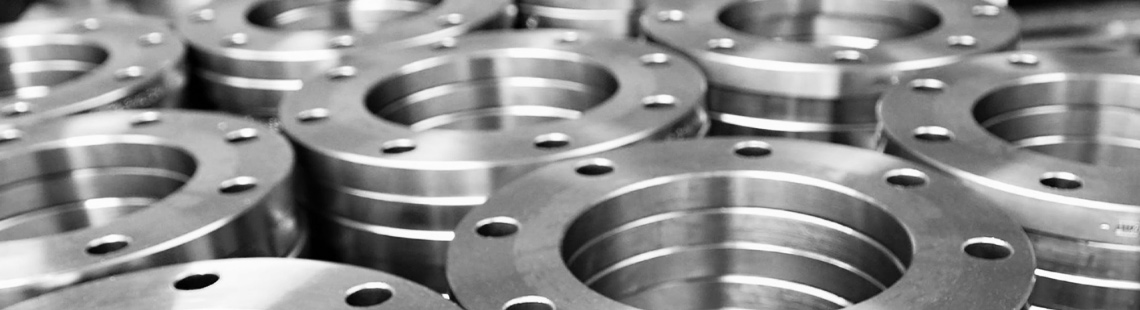

Плоскі нержавіючі фланці

Плоский нержавіючий приварний фланець відповідно до Держстандарту 12820-80 застосовується для з'єднання трубопроводів при тиску 0,1 МПа - 2,5 МПа і при температурі середовища - 60oС - + 500oС. Подібні фланці є найбільш часто використовувані з'єднувальні елементи. Один з головних чинників, згідно з якими вибирають фланець плоский нержавіючий, - це величина умовного тиску. Якщо ця величина має значення до 200кгс/см.кв., То застосовують зварювання фланця встик. Такий спосіб кріплення є найнадійнішим. Якщо величини внутрішнього тиску в трубопроводі мають менші значення, то сталевий плоский фланець приварюється або двома швами, або ж за допомогою монтажного елемента на приварному кільці.

Нержавіючий плоский фланець, за допомогою якого кріпляться складові частини трубопроводу, виготовляють з різних марок нержавіючої сталі.

Марка сталі підбирається на основі таких факторів:

  • дії робочої температури
  • впливу умовного тиску
  • впливу транспортуючої середовища

Сукупність цих факторів і впливає на підбір сполучних елементів для трубопроводу всіх видів. У технічній документації, яка регламентує підбір видів виробів і матеріалу для трафіку робочого середовища крізь трубопровід, детально описано, які вироби необхідно використовувати в залежності від випадку і ситуації.

Комірні нержавіючі фланці

Комірні фланці призначені для того, щоб з'єднувати трубопроводи при тиску 0,1 МПа - 20 МПа і при температурі середовища -70oС - + 600oС. Фланцеві з'єднання широко використовують в системах холодного і гарячого водопостачання, трубопроводу і в інших промислових галузях. За допомогою фланців забезпечується герметичне і надійне з'єднання труб між собою, а також приєднання труб до автоматів і іншого устаткування.

Згідно типу фланцевого з'єднання комірні фланці бувають:

  • з зазором між торцями
  • без зазору між торцями

Вони виступають приєднувальними фланцями для з'єднання частин апаратів, автоматів, трубопроводів і резервуарів. Для кожного типу фланцевого з'єднання є по 2 варіанти з'єднання: «фланець-фланець з корпусом» і «фланець-фланець». В даний час комірні фланці виготовляються в основному з нержавіючої сталі марок 10Х17Н13М2Т і 12Х18Н10Т.

Також зараз на ринку представлені комірні фланці для трубопроводів при тиску 1,0 МПа - 20 МПа, для виготовлення яких використовуються різні марки стали, а також інші конструктивні рішення. Ми готові запропонувати Вам не тільки фланці стандартних типорозмірів, а й нестандартні фланці, зроблені по заздалегідь узгодженим з Вами індивідуальними кресленнями.

У монтажно-будівельної практиці фланці мають позначення з букв і цифр (наприклад, фланець 2-100-25 ст. 12Х18Н10Т ДСТУ 12821-80). В даному випадку «2» тут позначає тип виконання фланця; цифра «100» — це умовний прохід « Ду » ;, число « 25 » показує умовний тиск « Ру » ;, а фраза « ст. 12Х18Н10Т ДСТУ 12821-80 » вказує на марку сталі і ДСТУ, згідно з яким був виготовлений фланець. Головна перевага фланцевого з'єднання — це простота і надійність конструкції, а також можливість замінити комплектуючі.

Також комірні фланці гарантують високу герметичність і надійність стику, дають можливість з'єднувати не тільки труби, але також машини, апарати і великі ємності. Наша компанія пропонує фланці, які підходять практично будь-яким трубам і тискам, а це значною мірою збільшує сферу їх використання.

Вільні на приварному кільці нержавіючі фланці

Вільний фланець на приварному кільці згідно ДСТУ 12820-80 застосовується для з'єднання трубопроводів при тиску 0,1 МПа – 2,5 МПа і при температурі середовища -30oС – + 300oС. Такі фланці виготовляються з ущільнювальною поверхнею, а іноді допускається також виготовлення кілець.

Вільні на приварному кільці нержавіючі фланці

Вільний фланець на приварному кільці згідно ДСТУ 12820-80 застосовується для з'єднання трубопроводів при тиску 0,1 МПа – 2,5 МПа і при температурі середовища -30oС – + 300oС. Такі фланці виготовляються з ущільнювальною поверхнею, а іноді допускається також виготовлення кілець.

Фланці для апаратів і судин

ДСТУ 28759.4-90, ДСТУ 28759.3-90, ДСТУ 28759.2-90 — це стандарти, які поширюються на нержавіючі (сталеві) приварні встик фланці для апаратів і судин. Їх внутрішній діаметр становить 400 мм – 4000 мм, зовнішній базовий розмір (днище труби) — 426 мм – 720 мм. Умовний тиск знаходиться в межах 0,6 МПа – 6,3 МПа, а температура робочого середовища — в межах -70оС – + 54оС. Призначені такі фланці для роботи в нафтопереробній, нафтохімічній, хімічній та інших промислових галузях.

Ви можете зателефонувати нам і замовити фланці будь-якого виду і типорозміру з будь-якої марки нержавіючої сталі, включаючи нестандартні фланці за індивідуальним замовленням.
