Види й типи фланців

Широка сфера застосування, порівняно проста технологія монтажу, міцність і надійність стали причиною того, що види виконання фланців, представлені на українському ринку, гранично різноманітні. Вони відрізняються за матеріалом виготовлення, конструкції, способом кріплення, розміром і т.д. Незаперечними лідерами, які користуються найбільшим попитом, є вироби з нержавіючої сталі. Серед ряду аналогів їх відрізняє:

• висока стійкість до корозії, утворення іржі;
• широкий температурний діапазон;
• можливість установки в будь-який час року;
• надійність створюваних з’єднань;
• міцність, стійкість до навантажень;
• гігієнічність, яка припускає контакт із питною водою.

Поєднання цих переваг зі значним розкидом розмірів (від 15 до 1800 мм) робить затребуваними різні види фланців для трубопроводів різноманітного призначення.

Сфера застосування

1. Побутові системи опалення, водопостачання, каналізації житлових будинків.
2. Промислові трубопроводи, що транспортують рідкі, у т.ч. хімічно агресивні середовища.
3. Устаткування виробничих галузей (харчової, хімічної, енергетичної, нафтової).
4. Будівництво об’єктів різного призначення.

Залежно від області застосування й умов експлуатації види фланців ГОСТ розділяє за маркою нержавіючої сталі, з якої вони виготовлені:

• 10Х17Н13М2Т. З’єднувальні елементи з цього металу витримують температуру до +800 С, стійкі до дії сірчаної, оцтової, фосфорної кислот;
• 06XН28MДT. Ідеальний варіант для трубопроводів, які транспортують рідини з підвищеною агресивністю (фосфорна, оцтова кислоти), для складання колон синтезу сечовини;
• Такі види фланців відмінно підходять для високотемпературних умов експлуатації;
• Ще один варіант для складних умов, що відрізняється підвищеною жароміцністю. Проходить загартування при температурі до +1150 С;
• 12Х18Н10Т. Елементи з нержавіючої сталі цієї марки відрізняються гігієнічністю, тому часто використовуються в харчовій промисловості;
• 20Х23Н18. Основна сфера застосування — машинобудування, важка промисловість, що обумовлено можливістю зберігати міцність при підвищенні температури до +1050 С.

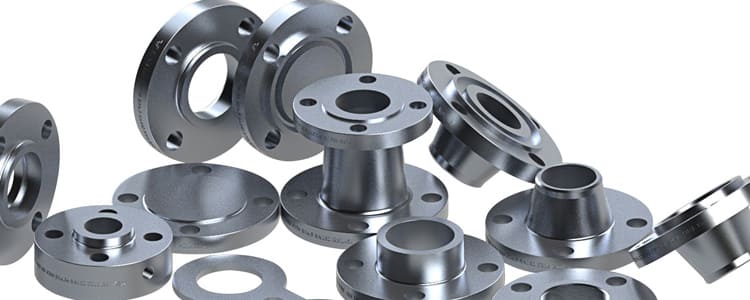

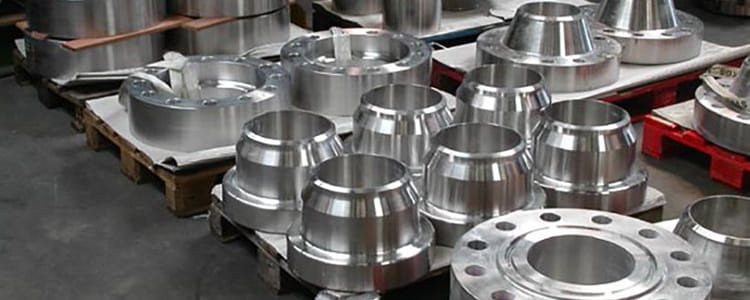

Нержавіючі фланці та їх види

Залежно від конструкційних особливостей ці з’єднувальні елементи можна розділити на 4 категорії:

• фланець нержавіючий плоский. Являє собою дві однакові пластини з центральним прохідним отвором, відповідним зовнішнім діаметром труби, і з кількома невеликими для кріплення шпильками, болтами. Використовується переважно для з’єднання ділянок системи з одним розміром;
• фланці нержавіючі комірні. Кожна з плоских пластин елемента оснащується виступом для приварювання до труби встик. Забезпечує максимально надійне з’єднання, тому використовується переважно в системах із підвищеним тиском;
• нержавіючі фланці види з різьбленням. Особливість виробів у тому, що по внутрішній стороні прохідного отвору пластин нарізані витки для фіксації на трубі. Такий варіант не отримав широкого застосування, однак іноді використовується в побутових системах;
• фланець глухий нержавіючий. Складається з однієї пластини без прохідного отвору. У комплекті зі з’єднувальним елементом плаского типу використовується для заглушення кінця трубопроводу або його відгалуження. Кріпиться за допомогою шпильок, болтів.

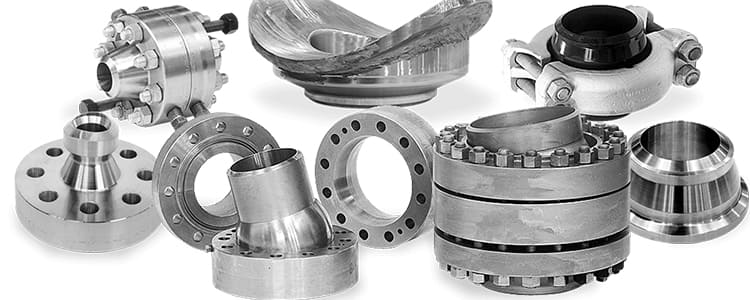

Види фланцевих з’єднань

1. Приварні. Внутрішня частина диска приєднується до труби зі створенням нероз’ємної конструкції. Зовнішнє кільце з отворами для кріплення може бути нерухомим або вільним (знімним).
2. Комірні. Диск елемента має спеціальний виступ у вигляді усіченого конуса, який забезпечує створення зварного з’єднання з трубою встик.
3. Різьбові. Тут можливі два варіанти, коли витки розташовуються на внутрішній частині диска або на хвостовику-відводі.

Багато видів фланців додатково оснащуються заглибленнями для установки кільцевих ущільнень із пароніту, гуми, фторопласту, поліуретану і т.д. Вони забезпечують максимальну герметизацію з’єднань за рахунок щільного заповнення вільного простору, що гарантує системі надійний захист від протікання.
